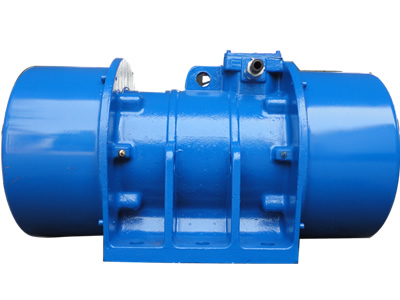

XVM系列振動電機產品技術,具有二十一世紀國際先進水平的新型振動電機。該系列產品是引進荷蘭、德國知名振動電機品牌公司技術研制開發一種新型通用型振動電機。
XVM系列振動電機采用了更加適應振動電機工作特性的電磁設計，使得該系列產品運行溫升更低；特別配置的定、轉子及電磁參數，使振動電機產生更大的的啟動力矩，電機運行更平穩；絕緣等級提高到F級，防護等級達到IP55，造就了XVM系列振動電機更加優良的品質。
質量好壽命長 先進的設計技術、所有參數的計算及其優化設計均由計算機工作站全面完成。精密的制造過程、嚴格的質量管理體系，保證了振動電機工作狀態下各部件受力在最小的范圍內。振動電機所有關鍵尺寸均使用高精度數控設備加工，是XVM振動電機安全可靠運行的基礎，使得XVM振動電機具有特長使用壽命。
起動力矩大特殊的電磁設計，配置振動電機需要的特制定、轉子，先進精確的機械結構，是產生最大起動力矩的保證，起動時可快速達到額定的運轉速度。
使用安全可靠XVM振動電機的結構設計先進，所用的軸承均為重載型特制軸承，足以承受和傳遞徑向激振力及軸向負荷。電磁參數配置更加合理，可為用戶提供絕緣等級為B、F級，防護等級IP54、IP55等各種品質優良的振動電機。正確配置在各類振動機械設備上的XVM振動電機，在額定作業時其電磁及軸承部位產生的溫度能得到有效控制，實現振動設備連續可靠運行的作業要求。
可調性激振力電機的激振力及工作力矩可以非常容易的從零至最大作無級調節，由此而產生合乎需要的激振力。
各種使用場所電機的設計可隨需要做適當?shù)恼{(diào)整，適用范圍更加廣泛。XVM振動電機的設計可適用于各種標準電壓及頻率的三相交流電源，如適用于中國、歐洲的220/380V、50HZ電壓等級；美國的230/460V、60HZ電壓等級；日本的220V、50/60HZ電壓等級等，能應用于世界各地。還可適用各種電氣制動方式，如能耗制動、反接制動等。

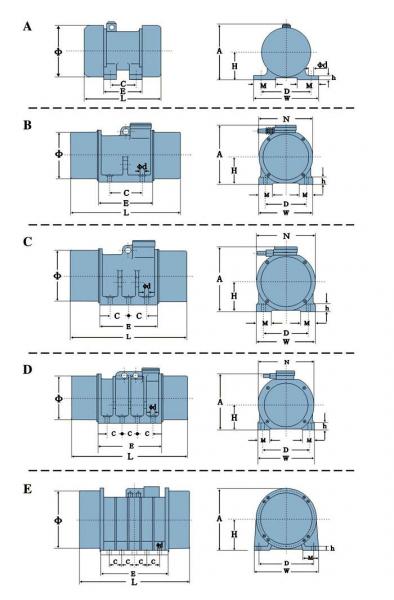

型號 | 振次 | 最大 激振力 | 額定 功率 | 額定 電流 | 圖 號 | 安裝 尺寸 | 外形尺寸 | 緊固螺栓 | 重量 KG | |||||||||
rpm | KN | KW | A | C | D | L | H | A | Φ | E | W | h | M | φd | ||||
XVM-A 0.7-2 | 2900 | 0.7 | 0.15 | 0.4 | A | 100 | 140 | 240 | 80 | 190 | 140 | 147 | 180 | 20 | 45 | 13 | M12 | 14 |
XVM-A 1.5-2 | 1.5 | 0.15 | 0.4 | 15 | ||||||||||||||
XVM-A 2.5-2 | 2.5 | 0.25 | 0.4 | 16 | ||||||||||||||
XVM-A 5-2 | 5.0 | 0.40 | 1.0 | 120 | 150 | 330 | 105 | 211 | 170 | 160 | 200 | 21 | 58 | 18 | M16 | 23 | ||
XVM-A 8-2 | 8.0 | 0.75 | 1.6 | B | 140 | 170 | 430 | 110 | 240 | 213 | 220 | 220 | 22 | 48 | 22 | M20 | 42 | |
XVM-A 16-2 | 16 | 1.50 | 3.4 | 140 | 200 | 440 | 140 | 280 | 260 | 220 | 260 | 22 | 65 | 22 | M20 | 58 | ||
XVM-A 20-2 | 20 | 1.80 | 4.0 | 60 | ||||||||||||||
XVM-A 30-2 | 30 | 2.00 | 4.0 | C | 83 | 230 | 520 | 160 | 320 | 303 | 280 | 280 | 25 | 75 | 95 | |||
XVM-A 32-2 | 32 | 2.20 | 5.3 | 105 | 248 | 620 | 160 | 330 | 303 | 290 | 318 | 25 | 85 | 165 | ||||
XVM-A 45-2 | 45 | 3.00 | 6.8 | 118 | 280 | 620 | 205 | 410 | 389 | 350 | 410 | 25 | 85 | 26 | M24 | 200 | ||
XVM-A 1.2-4 | 1460 | 1.2 | 0.07 | 0.25 | A | 100 | 140 | 290 | 80 | 190 | 140 | 147 | 180 | 16 | 45 | 13 | M12 | 14 |
XVM-A 2.5-4 | 3 | 0.10 | 0.3 | 18 | ||||||||||||||
XVM-A 5-4 | 5 | 0.20 | 0.5 | 120 | 150 | 330 | 105 | 211 | 170 | 160 | 200 | 21 | 58 | 18 | M16 | 27 | ||
XVM-A 8-4 | 8 | 0.40 | 1.1 | B | 140 | 170 | 430 | 110 | 240 | 213 | 220 | 220 | 22 | 48 | 22 | M20 | 44 | |
XVM-A 10-4 | 10 | 0.50 | 1.1 | 46 | ||||||||||||||
XVM-A 16-4 | 16 | 0.75 | 1.8 | 140 | 200 | 405 | 140 | 280 | 260 | 220 | 260 | 22 | 65 | 65 | ||||
XVM-A 20-4 | 20 | 1.10 | 2.6 | 67 | ||||||||||||||
XVM-A 25-4 | 25 | 1.50 | 3.0 | C | 83 | 230 | 520 | 160 | 320 | 303 | 280 | 280 | 25 | 75 | 111 | |||
XVM-A 32-4 | 32 | 2.00 | 4.5 | 116 | ||||||||||||||
XVM-A 40-4 | 40 | 2.20 | 5.0 | 105 | 248 | 570 | 160 | 330 | 303 | 290 | 318 | 25 | 85 | 22 | M20 | 135 | ||
XVM-A 50-4 | 50 | 2.50 | 6.4 | 118 | 280 | 620 | 205 | 410 | 389 | 350 | 410 | 25 | 85 | 26 | M24 | 240 | ||
XVM-A 75-4 | 75 | 4.00 | 10.0 | 120 | 318 | 650 | 200 | 410 | 389 | 370 | 400 | 32 | 102 | 32 | M30 | 270 | ||
XVM-A 100-4 | 100 | 6.00 | 14.0 | 138 | 380 | 750 | 220 | 430 | 403 | 395 | 510 | 32 | 110 | 390 | ||||
XVM-A 120-4 | 120 | 8.00 | 18.5 | 140 | 442 | 720 | 235 | 470 | 445 | 404 | 540 | 37 | 100 | 38 | M36 | 510 | ||
XVM-A 140-4 | 140 | 10.0 | 23.0 | D | 120 | 462 | 940 | 260 | 540 | 445 | 510 | 550 | 38 | 120 | 580 | |||
XVM-A 160-4 | 160 | 10.0 | 24.3 | 620 | ||||||||||||||
XVM-A 2.5-6 | 980 | 2.5 | 0.20 | 0.6 | A | 120 | 150 | 330 | 105 | 211 | 170 | 160 | 200 | 21 | 58 | 18 | M16 | 28 |
XVM-A 5-6B | 5 | 0.40 | 1.2 | B | 375 | 110 | 230 | 213 | 170 | 200 | 23 | 60 | 37 | |||||
XVM-A 5-6 | 5 | 0.40 | 1.2 | 140 | 170 | 430 | 110 | 240 | 213 | 220 | 220 | 22 | 48 | 22 | M20 | 45 | ||
XVM-A 8-6 | 8 | 0.55 | 1.5 | 460 | 51 | |||||||||||||
XVM-A 10-6 | 10 | 0.75 | 2.1 | 140 | 200 | 440 | 140 | 280 | 260 | 220 | 260 | 22 | 65 | 69 | ||||
XVM-A 16-6 | 16 | 1.10 | 2.9 | 500 | 83 | |||||||||||||
XVM-A 20-6 | 20 | 1.50 | 3.5 | C | 83 | 230 | 520 | 160 | 320 | 303 | 280 | 280 | 25 | 75 | 117 | |||
XVM-A 26-6B | 26 | 1.90 | 4.8 | 105 | 248 | 610 | 172 | 365 | 303 | 295 | 310 | 28 | 75 | 22 | M20 | 168 | ||
XVM-A 30-6 | 30 | 2.20 | 5.6 | 105 | 248 | 620 | 160 | 330 | 303 | 290 | 318 | 25 | 85 | 22 | M20 | 165 | ||
XVM-A 40-6 | 40 | 3.00 | 6.8 | 645 | 189 | |||||||||||||
XVM-A 50-6 | 50 | 3.70 | 8.1 | 118 | 280 | 620 | 205 | 410 | 389 | 350 | 410 | 25 | 85 | 26 | M24 | 230 | ||
XVM-A 75-6 | 75 | 5.50 | 11.9 | 120 | 318 | 700 | 200 | 410 | 380 | 370 | 400 | 32 | 102 | 32 | M30 | 290 | ||
XVM-A 100-6 | 100 | 7.50 | 17.5 | 138 | 380 | 800 | 220 | 430 | 403 | 395 | 510 | 32 | 110 | 450 | ||||
XVM-A 120-6 | 120 | 8.50 | 17.7 | 140 | 442 | 770 | 235 | 470 | 445 | 404 | 540 | 37 | 100 | 38 | M36 | 550 | ||
XVM-A 125-6B | 125 | 9.50 | 21.7 | 118 | 460 | 910 | 260 | 520 | 445 | 490 | 550 | 45 | 120 | 618 | ||||
XVM-A 140-6 | 140 | 9.50 | 19.6 | D | 120 | 462 | 980 | 260 | 540 | 445 | 510 | 550 | 38 | 120 | 615 | |||
XVM-A 160-6 | 160 | 12.0 | 24.0 | 675 | ||||||||||||||
XVM-A 180-6 | 180 | 14.0 | 28.3 | 120 | 520 | 900 | 270 | 560 | 490 | 530 | 610 | 40 | 125 | 45 | M42 | 860 | ||
XVM-A 200-6 | 200 | 17.0 | 34.0 | 950 | 900 | |||||||||||||
XVM-A 220-6 | 220 | 19.0 | 38.0 | 1150 | 1000 | |||||||||||||
XVM-A 240-6 | 240 | 19.0 | 38.0 | 1100 | ||||||||||||||
XVM-A 260-6B | 260 | 20.0 | 45.7 | 146 | 570 | 1130 | 310 | 630 | 650 | 680 | 56 | 150 | 50 | M48 | 1290 | |||
XVM-A 250-6 | 250 | 21.0 | 40.0 | E | 130 | 630 | 1180 | 365 | 740 | 600 | 700 | 730 | 50 | 175 | 45 | M42 | 1450 | |
XVM-A 280-6B | 280 | 21.0 | 46.7 | D | 146 | 570 | 1155 | 310 | 630 | 650 | 680 | |||||||
